新闻资讯

上海大学最新Nature：24.7%！3万小时半衰期！均质ZnSeTeS量子点可用于高效稳定的纯蓝光LED

2025/3/10 11:55:58 admin 阅读 37【次】

上海大学张建华&杨绪勇&吉林大学张佳旗团队在Nature期刊发表题为“Homogeneous ZnSeTeS quantum dots for efficient and stable pure-blue LEDs”的研究论文，吴倩倩&曹璠为共同第一作者，张建华&杨绪勇&张佳旗为共同通讯作者。

核心亮点：本文提出了一种通过等电子调控抑制含Te量子点组分不均匀的策略，引入具有适当反应活性的亚磷酸三苯酯（TPP-S），成功制备出均质化的四元合金蓝光ZnSeTeS量子点。基于该四元量子点构建的蓝光QLED器件显示出24.7%的外量子效率，17 nm的发光半峰宽以及接近3万小时的T50寿命。

无重金属蓝光量子点(QD)发光二极管(QLED)的电致发光性能远低于最先进的镉基量子点。环保型ZnSeTe量子点是镉基蓝光量子点的理想替代品，但存在颜色杂质和稳定性差的问题，这是由聚集的碲(Ten≥2)导致的，碲是导致成分不均匀性的主要因素。

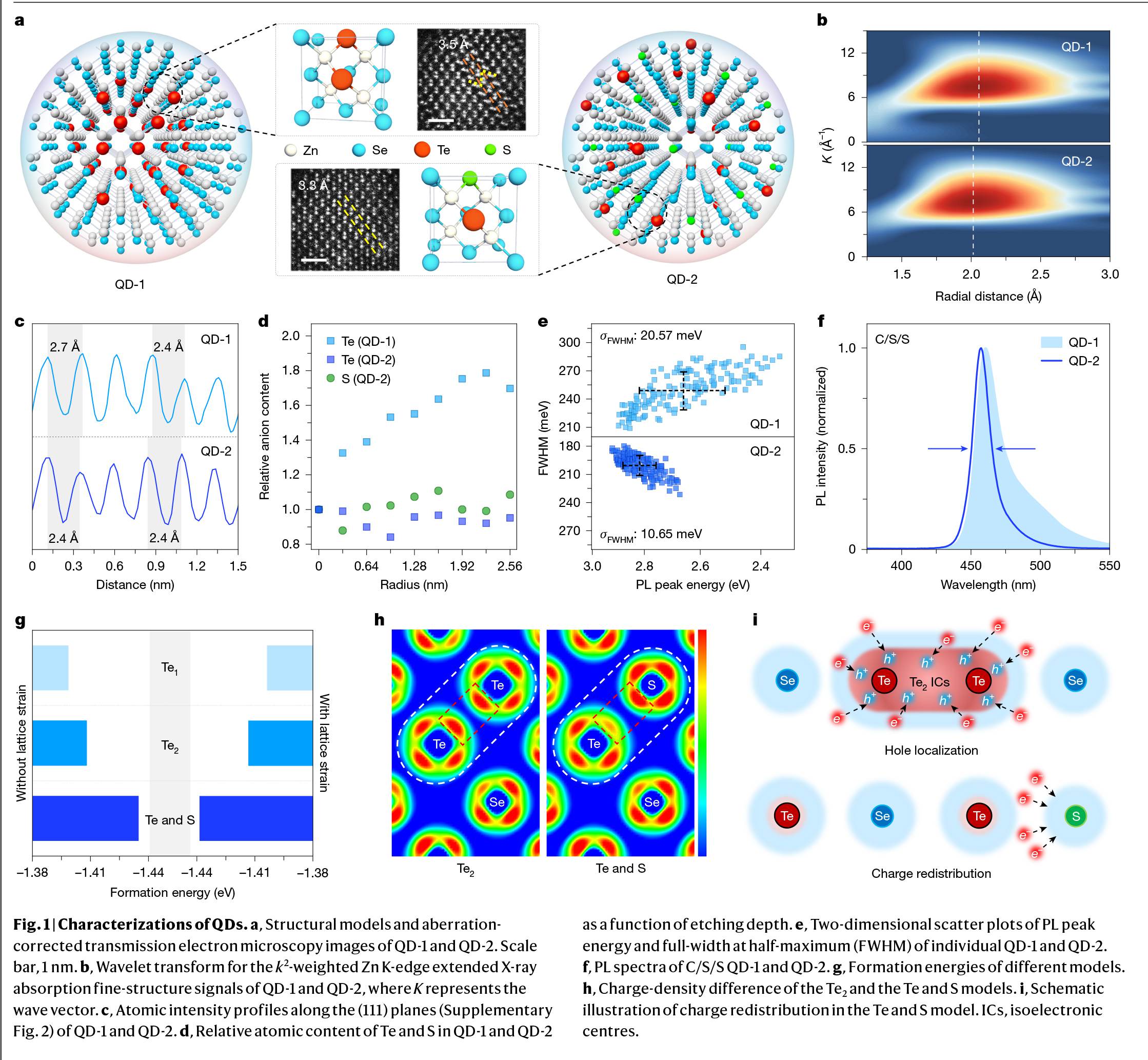

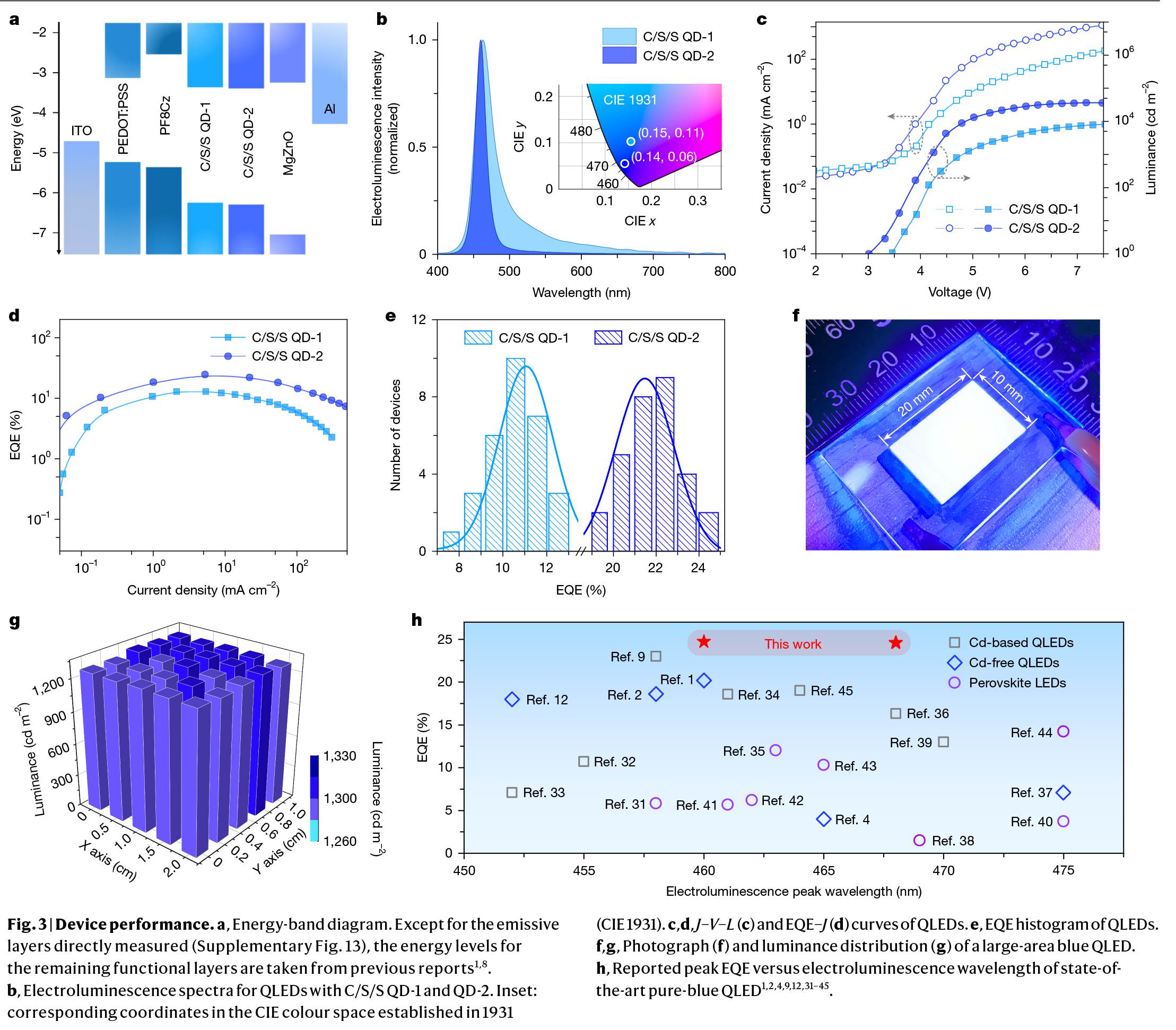

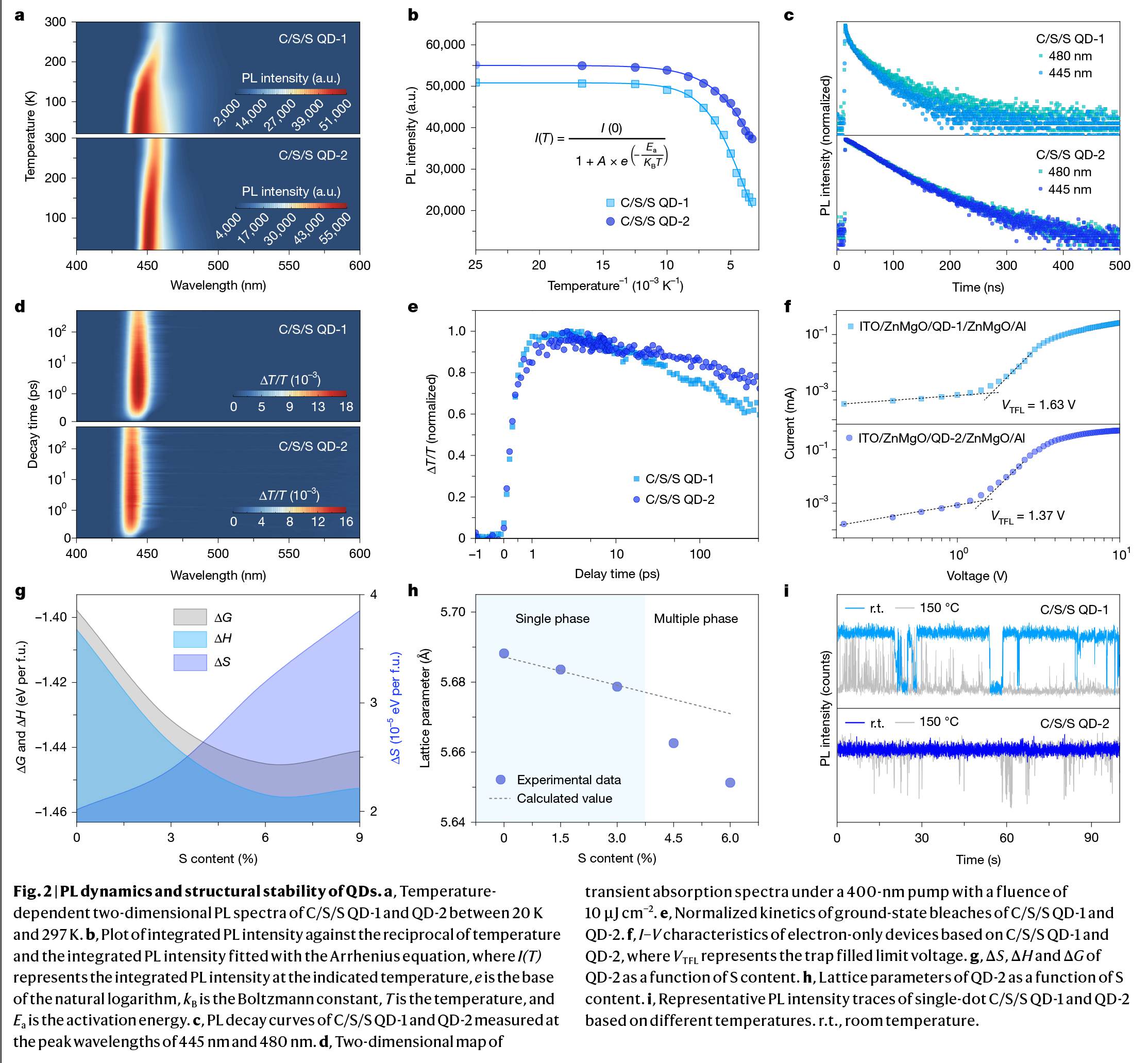

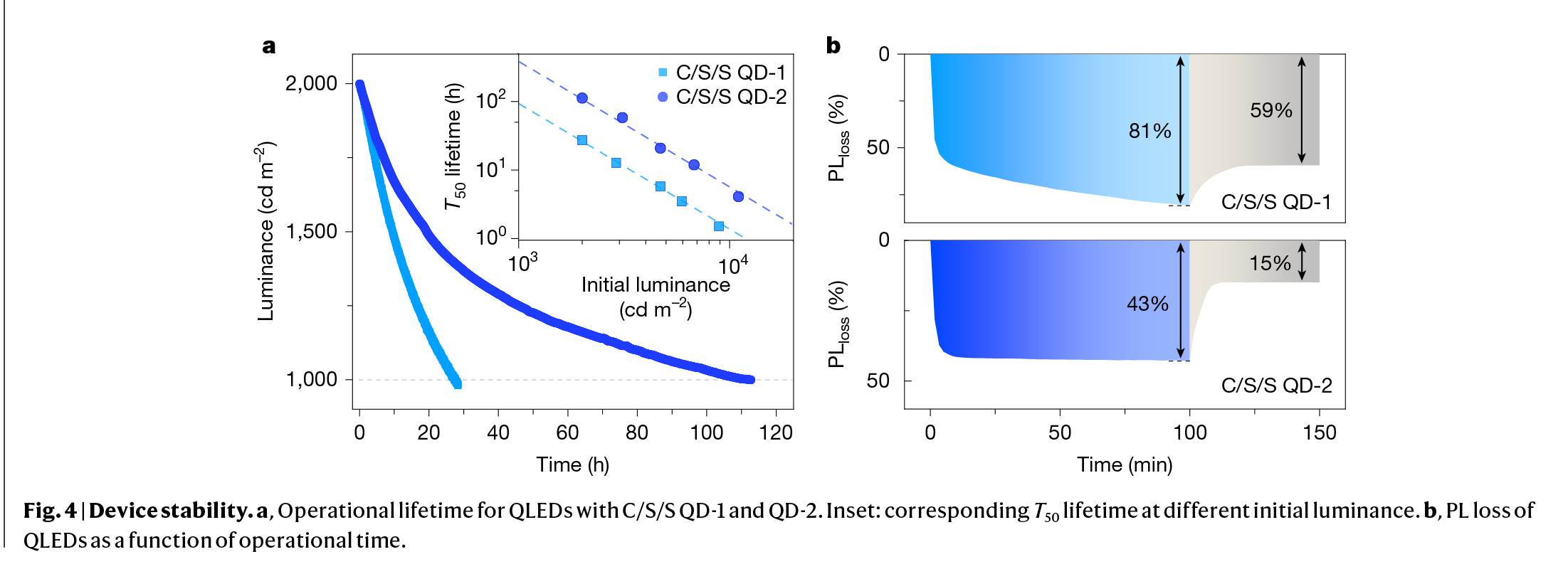

鉴于此，上海大学张建华&杨绪勇&吉林大学张佳旗团队开发了一种等电子控制策略，使用同族硫与三苯基亚磷酸酯(TPP-S)配位，构建具有纯蓝色发射和接近100%光致发光量子产率的均质ZnSeTeS量子点。具有低电子给体能力的 TPP促进了阴离子前体之间的反应性平衡，有利于具有均匀成分的量子点的生长。具有高电负性的受体类S通过干扰其周围的载流子削弱了Te原子的空穴局域化，从而抑制了Ten≥2等电子中心的形成。此外，同源S增加了量子点的构型熵并消除了堆垛层错和氧缺陷，从而提高了结构稳定性并降低了非辐射载流子密度。因此，基于核壳ZnSeTeS/ZnSe/ZnS量子点的纯蓝色 QLED在460 nm处发射，显示出24.7%的高外部量子效率、17 nm的窄线宽和100 cd cm-2下接近30,000小时的长工作半衰期(T50)，可与最先进的基于镉的蓝光QLED相媲美。

本研究突破了无重金属的纯蓝光QLED发光效率和稳定性的新纪录，将推进QLED显示技术的环保化进程。

本文来源：https://doi.org/10.1038/s41586-025-08645-4

上一条上一篇：中茂光伏科技打造中国最大薄膜光伏BIPV屋面及BIPV光伏幕墙-总投资近1亿元，项目盛大开工！
下一条下一篇：华东理工大学最新Science：3670小时仅衰减3%！

新闻资讯

上海大学最新Nature：24.7%！3万小时半衰期！均质ZnSeTeS量子点可用于高效稳定的纯蓝光LED

联系我们
